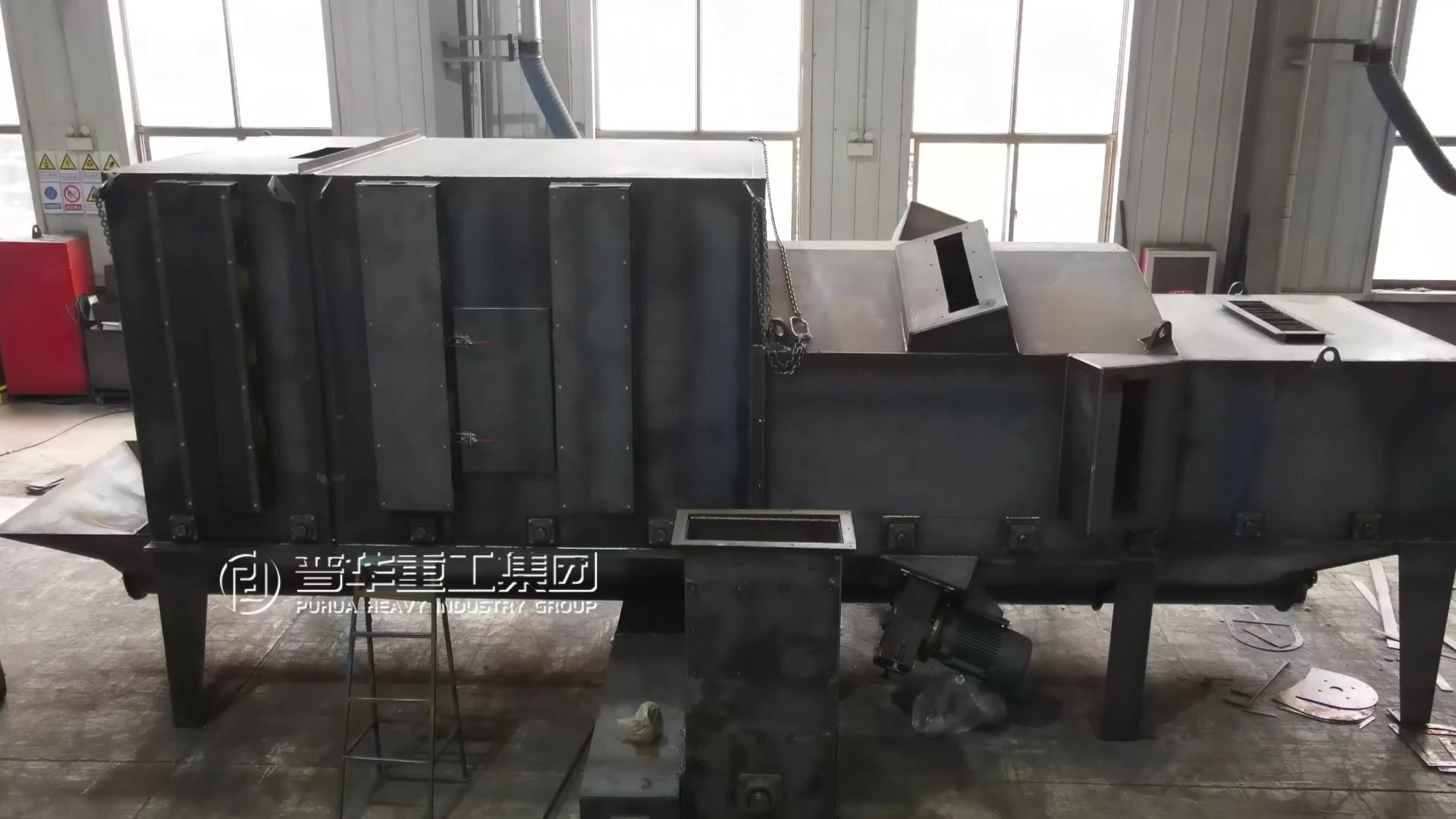

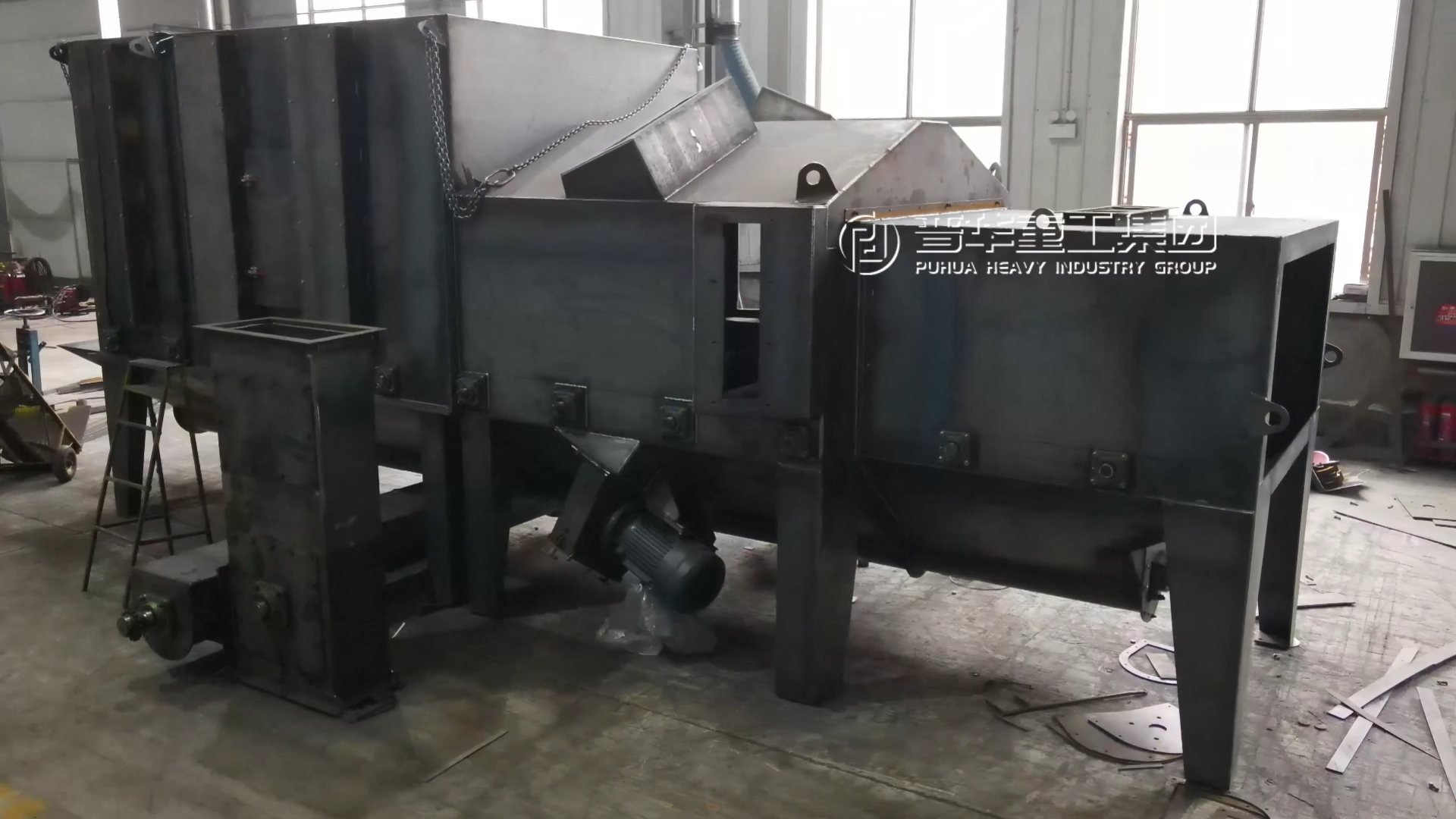

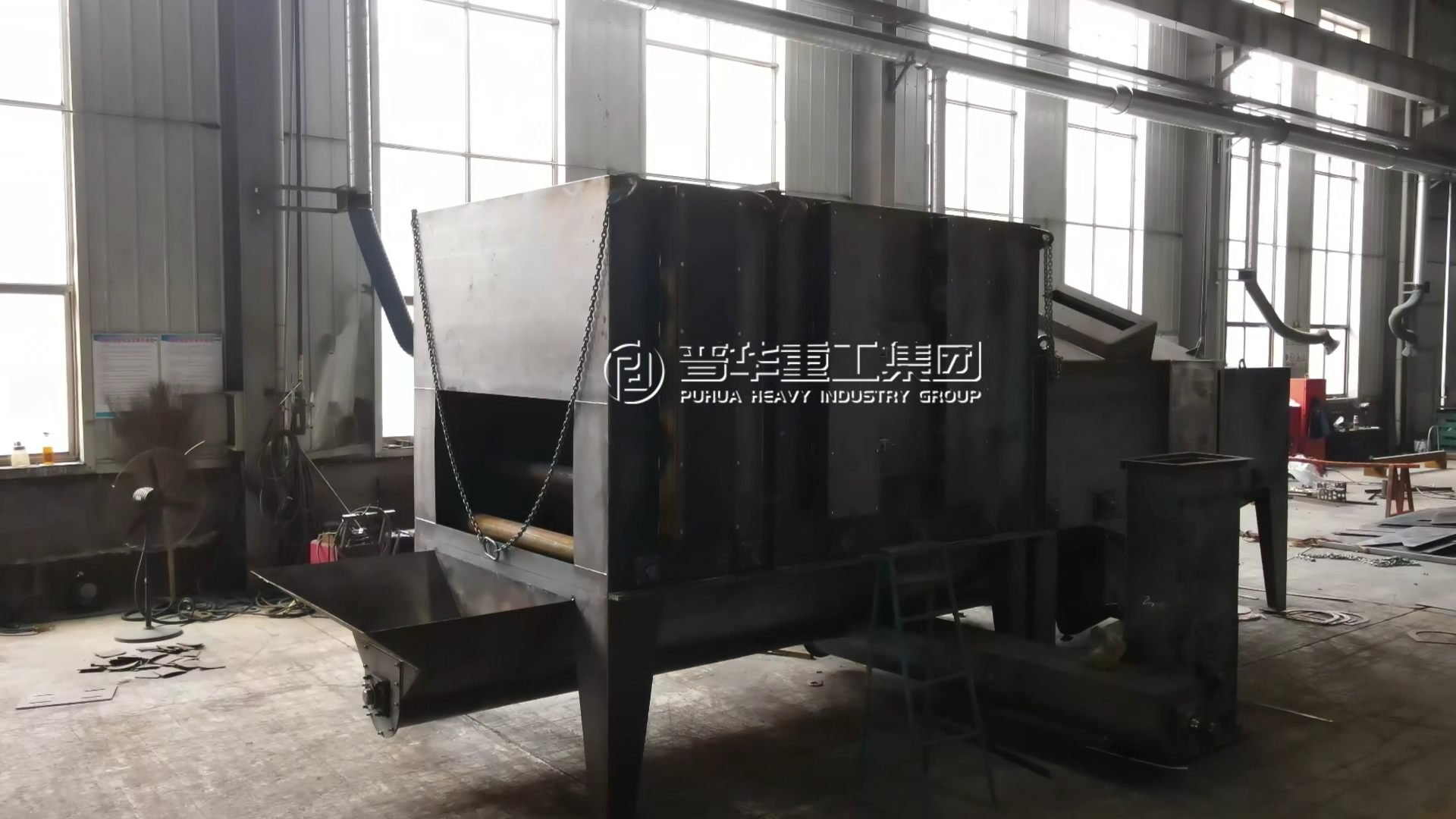

Высокая и низкая камеры, находящиеся в процессе изготовления, представляют собой инновационную конструкцию, разработанную Qingdao Puhua для удовлетворения разнообразных требований к очистке заготовок. Зона низкой камеры предназначена для стальных листов стандартной толщины с оптимизированными углами обдува и конфигурацией воздуховодов для достижения эффективной, энергосберегающей непрерывной сквозной очистки. Зона высокой камеры обеспечивает достаточное пространство для особых заготовок, таких как сверхтолстые, сверхширокие или имеющие выступающие конструкции, гарантируя комплексную очистку без слепых зон даже для сложных компонентов при прохождении через зону обдува. Две камеры бесшовно соединяются через точно спроектированный переходный участок, используя общую систему роликового конвейера и цепь рециркуляции абразива. Такая конструкция позволяет одной машине одновременно удовлетворять требованиям обработки как стандартных, так и нестандартных заготовок, значительно повышая гибкость производственной линии. Это особенно хорошо подходит для предприятий по производству металлоконструкций, судостроения, башен ветряных турбин и строительной техники с диверсифицированным ассортиментом продукции.
Изготовление высоких и низких камер предъявляет исключительно высокие требования к сварочному процессу и контролю деформации. В производственном цехе Qingdao Puhua низкая и высокая камеры одновременно изготавливаются двумя опытными сварочными бригадами. Низкая камера изготавливается из утолщенных износостойких стальных листов, после обработки на станках с ЧПУ и точной разделки кромок, сваривается с использованием многослойной, многопроходной газовой дуговой сварки. Высокая камера имеет локальное усиление в критических зонах нагрузки и предусматривает верхний проход для обслуживания и смотровые окна. Обе камеры проходят строгие последовательности симметричной сварки в процессе изготовления для эффективного контроля тепловложения и сварочной деформации. После сварки применяется вибрационная обработка для снятия остаточных напряжений, обеспечивая стабильность размеров при длительной эксплуатации. Все основные сварочные швы проходят ультразвуковой контроль для гарантии отсутствия внутренних дефектов. Это неустанное стремление к деталям процесса является неизменным стандартом производства во всей линейке продукции Qingdao Puhua. Будь то крюковые дробеструйные машины для крупных конструкционных компонентов, роликовые дробеструйные машины сквозного типа для листов и профилей, дробеструйные машины поворотного стола для пакетной обработки дискообразных деталей, или ленточные дробеструйные машины для прецизионных деталей и высокоцикличные непрерывные подвесные дробеструйные машины для автоматизированных линий, мы подходим к каждому этапу производства с одинаковой строгостью.
Завершение сварки высоких и низких камер является не концом производственного процесса, а скорее прелюдией к интеграции систем. В процессе изготовления в камерах были предусмотрены точные интерфейсы и базовые поверхности для установки последующих подсистем. Положения и углы монтажных оснований дробеметных турбин были оптимизированы с помощью компьютерного моделирования, чтобы обеспечить соответствие зоны обдува абразивом пространственным характеристикам высоких и низких камер. Размеры интерфейсов и положения фланцев для системы рециркуляции абразива обработаны строго в соответствии с чертежами, создавая условия для плавного соединения шнековых конвейеров, элеваторов и сепараторов. Интерфейсы воздуховодов системы пылеудаления и внутренняя организация воздушных потоков внутри камер были совместно спроектированы для достижения оптимальной эффективности улавливания пыли. Боковые и верхние панели камер имеют модульную разборную конструкцию с предусмотренными ремонтными люками и смотровыми окнами для облегчения многолетней будущей эксплуатации и технического обслуживания. Этот инженерный подход, интегрирующий «возможность сборки» и «ремонтопригодность» в конструкцию, отражает стремление Qingdao Puhua обеспечивать полную ценность жизненного цикла для клиентов.
Ответ: Конструкция с высокой и низкой камерами требует немного больше общего времени производства из-за независимого изготовления и последующей стыковки двух камер. Однако, используя параллельные производственные процессы, мы контролируем разницу во времени в разумных пределах. Что более важно, расширяемость функциональности, обеспечиваемая конструкцией с высокой и низкой камерами, устраняет необходимость для клиентов покупать несколько машин для заготовок разных спецификаций, фактически сокращая общий срок окупаемости инвестиций с точки зрения полного жизненного цикла.
Вопрос: Как обеспечивается герметичность переходного участка между двумя камерами?
Ответ: Переходный участок использует двойную конструкцию, сочетающую лабиринтные уплотнения и пневматические прижимные устройства. На этапе предварительной сборки мы проводим тщательную калибровку размеров, чтобы обеспечить точное совмещение переходного участка с обеими камерами. Во время работы пневматические прижимные устройства плотно прижимают уплотнительные ленты, что в сочетании с условиями отрицательного давления внутри камер эффективно предотвращает утечку абразива через стыки. Эта конструкция проверена на многих поставленных машинах.
Вопрос: Подходит ли конструкция с высокой и низкой камерами для обработки особо длинных заготовок?
Ответ: Да, конструкция с высокой и низкой камерами как раз и предназначена для работы с разнообразными заготовками. Для особо длинных заготовок оборудование может обеспечить непрерывную очистку путем сегментированного прохода. Зона низкой камеры подходит для эффективной сквозной очистки листов стандартной толщины, в то время как зона высокой камеры обеспечивает пространство для сверхтолстых заготовок или заготовок с выступающими конструкциями. Конкретные применимые размеры требуют индивидуального проектирования на основе параметров ваших заготовок.
Qingdao Puhua Heavy Industrial Machinery Co., Ltd. неизменно обеспечивает производительность оборудования с помощью прецизионного производства и расширяет границы применения с помощью инновационного дизайна. Параллельное изготовление высоких и низких камер и предстоящая интеграция систем представляют собой нашу неизменную приверженность принципу стремления к совершенству и поставке качественной продукции.
О компании Qingdao Puhua Heavy Industrial Machinery Co., Ltd.:
Qingdao Puhua Heavy Industrial Machinery Co., Ltd. является национальным высокотехнологичным предприятием, специализирующимся на исследованиях, разработке и производстве высококачественного дробеструйного оборудования и автоматизированных систем. Комплексный продуктовый портфель компании охватывает роликовые дробеструйные машины сквозного типа, крюковые дробеструйные машины, дробеструйные машины поворотного стола, дробеструйные машины с резиновой лентой, ленточные дробеструйные машины и непрерывные подвесные дробеструйные машины. Обладая надежным производственным мастерством, инновационным конструкторским дизайном и широкими возможностями индивидуальной настройки, компания обслуживает ключевые мировые промышленные секторы, включая судостроение, ветроэнергетику, строительное машиностроение, производство металлоконструкций и автомобильных компонентов.
