Основная камера – это сердце роликовой дробеструйной машины, отвечающее за разгон абразива, его выброс, удар по заготовке и рециркуляцию.

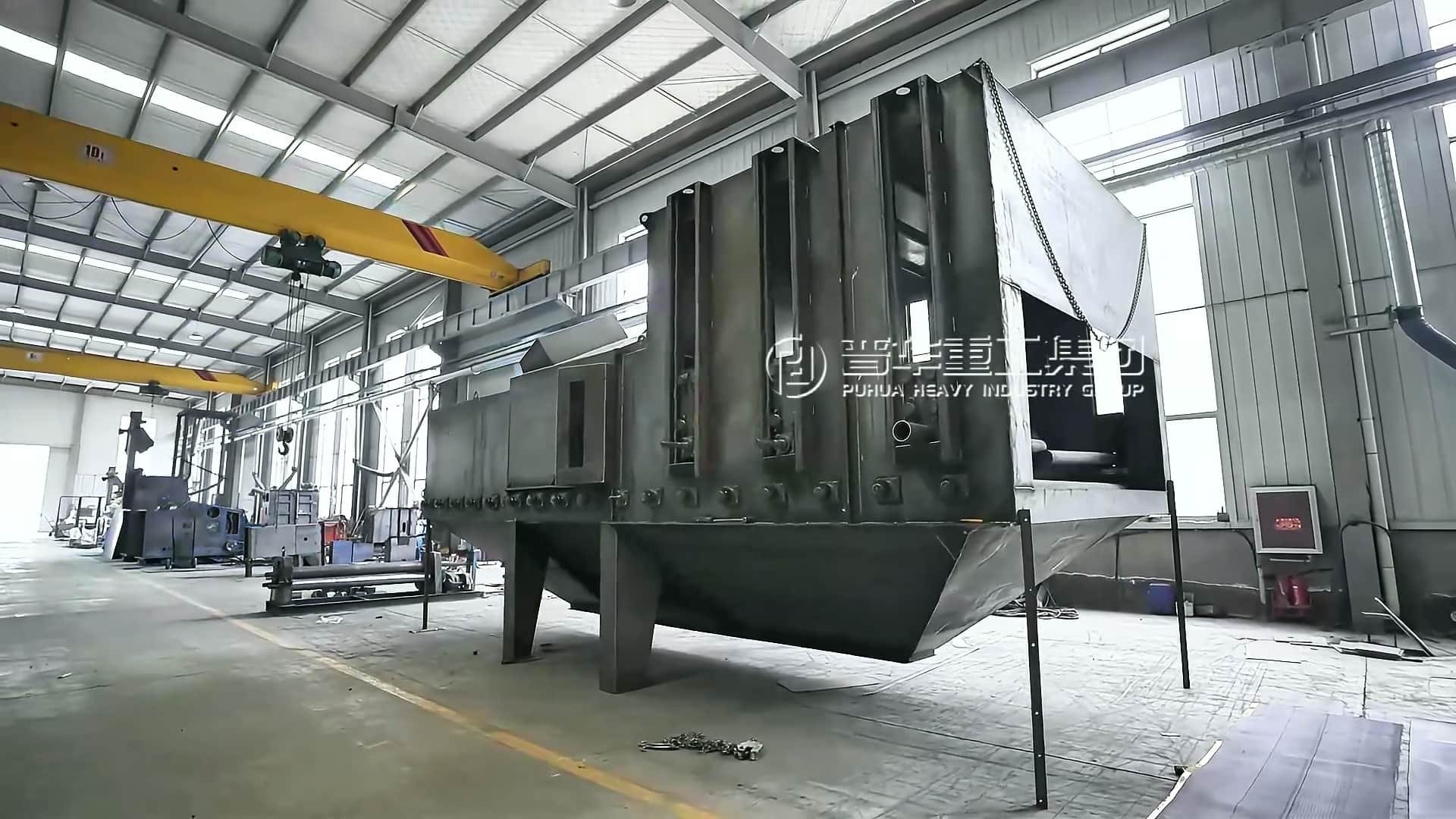

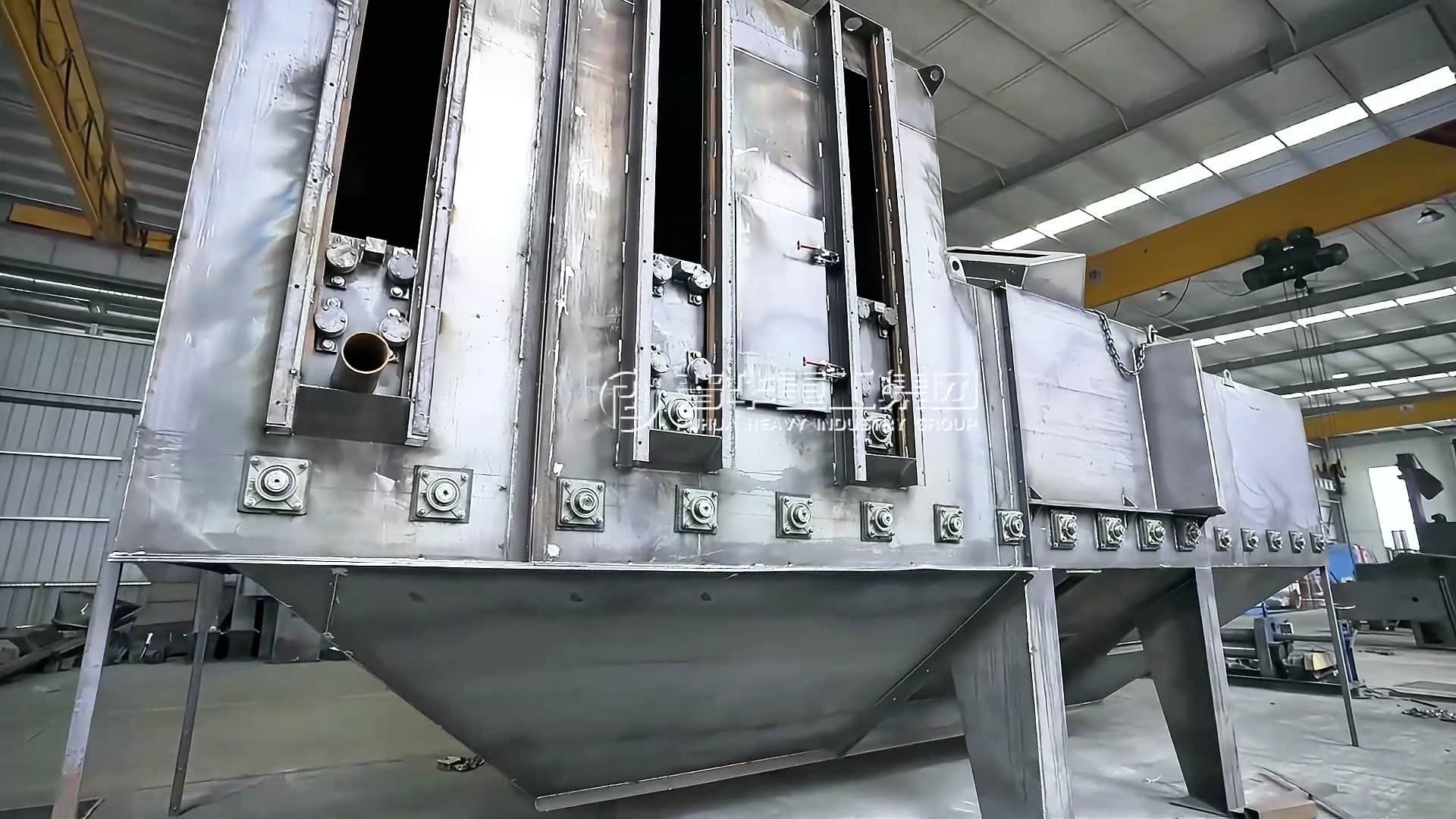

Конструктивные особенности: Основная камера сврена из утолщённой износостойкой стали и изнутри футерована высокохромистым чугуном или литыми износостойкими плитами. На корпусе предусмотрены посадочные места для крепления дробемётных турбин, сбоку и сверху – ремонтные люки. Днище выполнено в виде крутой воронки, которая вместе с продольными шнековыми конвейерами быстро отводит абразив.
Ключевые функции:
Ударная очистка: Установленные на основной камере дробемётные турбины прямого привода с высокой скоростью выбрасывают абразив на поверхность заготовки, удаляя окалину, шлак и ржавчину. Количество турбин (обычно 4–12) и углы их расположения (смещённые верх-низ или встречные боковые) оптимизируются в зависимости от сечения заготовки и требований к очистке.
Циркуляция абразива: Отработанный абразив вместе с пылью и осколками падает в днище-воронку, откуда шнеками подаётся в ковшовый элеватор, а затем в сепаратор для воздушной очистки. Годный абразив возвращается в турбины для повторного использования.
Защита от износа: Износостойкие плиты на внутренних стенках основной камеры непосредственно принимают на себя удары абразива, защищая стальной корпус от пробоя. Плиты модульные, что позволяет быстро их заменять.
Длина основной камеры определяет время однократной обработки заготовки (при фиксированной скорости роликов), а ширина и высота – максимальное сечение проходящей заготовки. Поэтому габариты основной камеры должны быть точно рассчитаны исходя из типовых заготовок заказчика.
Вспомогательные камеры (загрузочная и разгрузочная) устанавливаются снаружи соответственно на входе и выходе основной камеры. Они не участвуют в ударной очистке, а сосредоточены на перехвате абразива и пылегерметизации.

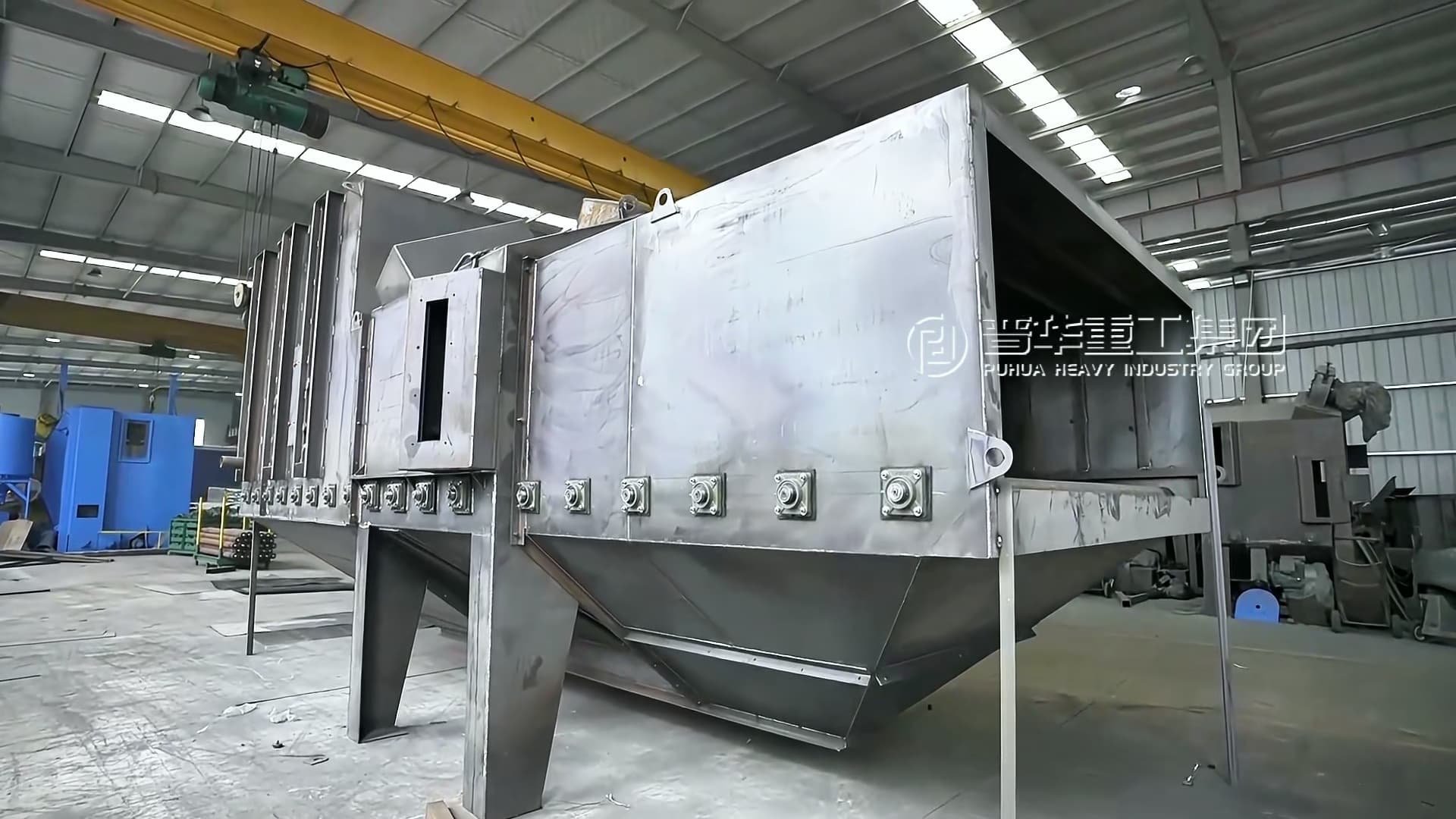

Конструктивные особенности: Вспомогательные камеры также сварены из стали и изнутри покрыты более тонкими износостойкими плитами. В них нет дробемётных турбин, но установлены многоступенчатые уплотнительные устройства: резиновые шторки (2–4 слоя), полиуретановые лабиринтные щитки, пневматические прижимные механизмы. Сверху и сбоку предусмотрены смотровые окна и ремонтные люки.
Ключевые функции:
Перехват абразива: При прохождении заготовки через вспомогательную камеру часть отскочившего абразива летит к входному/выходному проёму. Шторки и лабиринтные щитки гасят скорость абразива, заставляя его падать вниз, откуда он забирается системой рециркуляции. Чем длиннее вспомогательная камера и чем больше рядов уплотнений, тем меньше утечек абразива.
Пылегерметизация: Дробеструйная камера работает под отрицательным давлением. Вспомогательные камеры служат буферными каналами, предотвращая попадание большого количества наружного воздуха, которое снизило бы эффективность аспирации. Кроме того, воздушные завесы на входе/выходе создают воздушный барьер, дополнительно блокируя выбивание пыли.
Защита безопасности: Вспомогательные камеры ограничивают зону возможного разлёта абразива герметичным каналом. Даже если небольшое количество абразива выбьется, оно уже потеряет скорость внутри вспомогательной камеры и не сможет травмировать оператора.
| Параметр | Основная камера | Вспомогательные камеры |
|---|---|---|
| Основная функция | Очистка ударом, циркуляция абразива | Герметизация, перехват абразива |
| Внутреннее оборудование | Дробемётные турбины, шнеки, износостойкие плиты | Уплотнительные шторки, лабиринтные щитки, пневматика |
| Степень износа | Очень высокая (осмотр плит каждые 6–12 мес.) | Небольшая (замена уплотнений через 3–5 лет) |
| Длина | Обычно 2–4 метра | По 1,5–3 метра с каждой стороны, до 6 м суммарно |
| Что обслуживать | Лопатки турбин, износостойкие плиты | Уплотнительные шторки, пневмоприжимы |
| Возможность изменения длины | Фиксирована по сечению заготовки | Гибко изменяется под длину заготовки |
Инженерная ценность раздельной конструкции
Разделение камеры на основную и вспомогательные – не увеличение затрат, а способ: ① позволить основной камере сосредоточиться на эффективной очистке, а вспомогательным – на надёжной герметизации; ② разделить зоны износа, снизив затраты на обслуживание; ③ обеспечить модульное изготовление и транспортировку, обойдя ограничения дорожных перевозок; ④ гибко адаптироваться к разной длине заготовок (меняются только вспомогательные камеры). Полная линейка оборудования Qingdao Puhua, включая крюковые дробеструйные машины, роликовые сквозного типа, с резиновой лентой, поворотного стола, ленточные и непрерывные подвесные, построена на аналогичном принципе функционального зонирования для достижения наилучшего баланса между производительностью и обслуживанием.
Вопрос: Как часто нужно менять уплотнительные шторки во вспомогательных камерах? Как понять, что нужна замена?
Ответ: Нормальный срок службы шторок – 2–3 года, зависит от интенсивности работы и остроты кромок заготовок. Заменяйте, если видны явные повреждения, разрывы, огрубление, хрупкость или заметное укорочение (износ). При ежедневном осмотре, если на полу у выхода из вспомогательной камеры много абразива – это признак снижения герметичности.
Вопрос: Можно ли заменить износостойкие плиты в основной камере обычной сталью?
Ответ: Категорически нет. Обычная сталь недостаточно твёрдая и будет пробита абразивом за несколько часов, что приведёт к повреждению камеры. Необходимо использовать специальные износостойкие материалы, такие как высокохромистый чугун или высокомарганцовистая сталь. Мы поставляем оригинальные плиты и можем изготовить по заказу более твёрдые композитные плиты из карбида хрома.
Вопрос: Если мои заготовки очень короткие (менее 1 метра), можно ли вообще убрать вспомогательные камеры или сильно их укоротить?
Ответ: Убирать нельзя. Минимальная длина вспомогательной камеры должна обеспечивать перекрытие как минимум двумя рядами шторок входного/выходного проёма. Обычно мы рекомендуем длину каждой вспомогательной камеры не менее 1,2 метра. Если пространство крайне ограничено, можно использовать быстродействующие пневматические заслонки, но это увеличит стоимость оборудования и время цикла; требуется специальное инженерное решение.
Qingdao Puhua Heavy Industrial Machinery Co., Ltd. неизменно обеспечивает клиентам надёжную производительность и удобство обслуживания роликовых дробеструйных машин благодаря чёткому функциональному разделению и продуманной конструкции. Понимание различий между основной и вспомогательными камерами поможет вам принимать более обоснованные решения при эксплуатации, обслуживании и модернизации оборудования.
